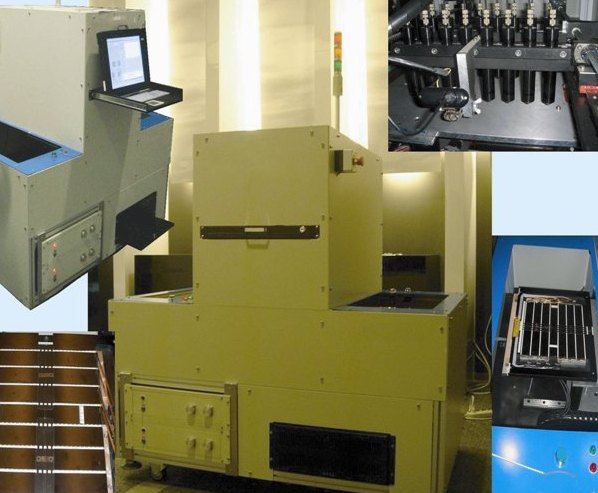

LED照明モジュール基板検査機 LED Tester 1000
機能
- 各種LEDの光度・色度を正確に測定
- LED発光光度及び、各色binコードに沿った検査
- LED照明基板均一性検査
- CIE127（国際照明委員会によるLED照明定義）に準拠
- スペクトル情報などの光学特性及び、電流・電圧などの電気特性測定
迅速に測定
- LED製品の光度・色度・均一性などを最大8000基板/1時間で測定
簡便な操作性
- 内臓CCDカメラによる各測定LEDの位置確認
- CIE127準拠の固定光学系
- 全自動制御によるLED基板光度・色度均一性測定
- 欠陥品の除去、そして生産性の向上を促進
- 現場のスタッフが使いやすいシンプルなソフトウェア
- 様々なフォーマットに沿ったテストレポートの作成
確かな精度
- ドイツInstrumentSystems社製LED測定装置校正済シリコンフォトセンサ内臓
- 測定色度精度・白色：±0.002・有色：±0.0065
- CIE1931準拠・XYZフィルター使用
- 内臓フォトセンサデータ測定時校正用には独カールツァィス分光器を併設
- 設備や測定担当者の違いによる差異の解消機能
製品仕様
測定速度（1基板/1時間当り）
| モデル | 0424s | 7012s | 7024s | 7048s | 7144s |
|---|---|---|---|---|---|
| 12 LED素子 | 700基板 | 1000基板 | 2000基板 | 4000基板 | 8000基板 |
| 24 LED素子 | 350基板 | 500基板 | 1000基板 | 2000基板 | 6000基板 |
| 48 LED素子 | 175基板 | 250基板 | 500基板 | 1000基板 | 3000基板 |
| 144 LED素子 | 55基板 | 80基板 | 160基板 | 300基板 | 1000基板 |
その他
| 精度/光度 | ±5% |
|---|---|
| 精度/色度 | 白色：±0.002(色温度4000～15000K)、 有色：±0.0065 |
| DC電圧/電流特性 | VF,I/V測定 DC：0～±32V 0～±500mA (Option：110V/2A、20V/10A、15V/4A) |
| 測定機能 | 光度(mcd), XYZ(CIE 2/10), xy, u'v',相関色温度, ⊿uv, λ, 刺激純度, VF, IF, bin検査,均一性 |
