LED測定用高分解能マルチ分光装置 Solid Lambda CCD LED monitor PLUS
LEDディスプレイを中心としたディスプレイ類やLED発光素子の開発に重要な多種多様の測定項目・用途に応じた対応をテーマにした最適な装置が登場しました。
それが、弊社開発のLED測定用高分解能マルチ分光装置 Solid Lambda CCD LED monitor PLUSです。
それが、弊社開発のLED測定用高分解能マルチ分光装置 Solid Lambda CCD LED monitor PLUSです。
XZステージ
拡散透過積分球
標準光源・積分球
集光プローブ
分光器
積分球・コリメートレンズ
測定テーマに応じ測定項目を決定し、豊富な測定能力の中から自由に必要な測定だけを実行。
測定項目は光度・輝度・全光束・配光特性・照度・ピーク波長・主波長・半値全幅・色度・温度コントロール・VF特性や、測定対象サンプルの反射、透過、拡散反射、拡散透過など、各装置構成を変更しながら測定します。拡張性重視のシステムです。
分光装置と電源が連動しますので、ソフトウェアからパラメータを設定してパルス測定やバースト測定など、意図する測定ができます。
測定項目は光度・輝度・全光束・配光特性・照度・ピーク波長・主波長・半値全幅・色度・温度コントロール・VF特性や、測定対象サンプルの反射、透過、拡散反射、拡散透過など、各装置構成を変更しながら測定します。拡張性重視のシステムです。
分光装置と電源が連動しますので、ソフトウェアからパラメータを設定してパルス測定やバースト測定など、意図する測定ができます。
CIE基準に沿った測定距離を保つプローブや光束測定用積分球プローブなどは勿論のこと、ジャンクション温度測定に対応した温度調節器や配色特性を測定する専用回転ステージ、対LEDディスプレイ用のCCDカメラモニター付輝度マッピング測定ステージなど、多彩なオプションをご用意。
専用パルスジェネレータを使用したLI測定機能は、DUTY可変範囲0-100％で、最大電流値：<350mA、最小パルス幅：10usを実現。
ハイパワーLEDに対しての温度調整には、電子冷却方式と恒温槽方式を準備。
光度や輝度測定には、トレーサブルな検定済標準光源もご用意。
専用パルスジェネレータを使用したLI測定機能は、DUTY可変範囲0-100％で、最大電流値：<350mA、最小パルス幅：10usを実現。
ハイパワーLEDに対しての温度調整には、電子冷却方式と恒温槽方式を準備。
光度や輝度測定には、トレーサブルな検定済標準光源もご用意。

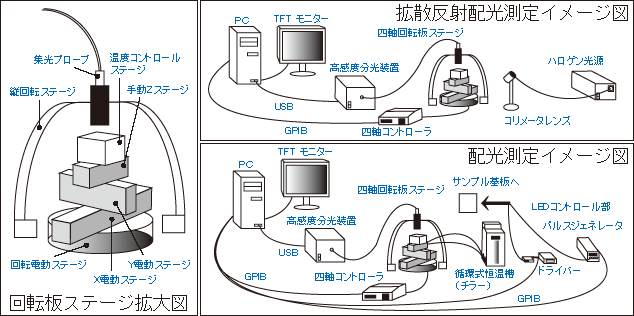

ステージ設計例
LED素子を対象に、CarlZeiss社製分光器を使用して、CIEコンディションBに準拠した光の各種測定を行います。砲弾型、SMD型などサンプル形状や目的にあったステージを設計します。モジュールやディスプレイ、照明など大きいサンプルにも対応します。いくつかの例を下記にご紹介します。
製品仕様
分光装置
| モデル | Solid Lambda CCD LED monitor PLUS |
|---|---|
| 特徴 | 高精度、多機能、各種開発に対しての拡張性 |
| 分光装置モデル | SolidLambda CCD UV-NIR |
| 対象波長範囲 | 200-980nm 実測定波長範囲では380-950nm(標準)・350-780nm(UV) |
| 波長精度 | 0.5nm |
| 測定露光時間 | 7m秒-6.5秒 |
| 波長温度依存 | <0.01nm /℃ |
| 半値分解能 | 3nm |
| 内蔵検出素子 | 冷却型2次元CCD 裏面入射タイプ 0.8nm（1素子） |
| 素子数 | 1,044×64素子 |
| S/N比 | 10,000：1 |
| 分光装置内部搭載 | USBエレクトロニクス回路・電動シャッター・CCD専用温度コントローラ・温度制御回路・ロジック回路・AD変換回路・電源回路・放熱回路・放熱ファン |
| ファイバーコネクタ | SMAコネクタ |
ステージ・システム
| モデル | Solid Lambda CCD LED monitor PLUS |
|---|---|
| 特徴 | 高精度、多機能、各種開発に対しての拡張性 |
| 光度感度 | 0.05mcd-200cd |
| 輝度感度 | 1cd/m2-10,000cd/m2 |
| 全光束感度 | 1mlm-500lm (6inch球) |
| 色度（X,Y） | ±0.0002 |
| 再現性精度 | <0.2% |
| LEDコントロール対象範囲 | 0-±110V、0-±2A (電圧域重視モデル) 0-±20V、0-±10A (電流域重視モデル) |
| パルスジェネレータDUTY可変範囲 | 0-100％ |
| 高速大電流LEDドライバー | 1A（最大電流値）・10u秒（最小パルス幅） |
| LED輝度マッピングストローク長 | 50mm(X軸)、50mm(Y軸) 御希望によりサイズ変更可能 |
| 2軸配光回転ステージ | β: -10°から190°まで・θ: 0°から180°まで |
| ステージ回転部1パルス移動量 | フルステップ/ハーフステップ 0.005°/0.0025° |
| 反射/透過率測定用ハロゲン光源 | 100W安定化電源付 |
| 温調高低温サーキュレータ | 使用温度範囲 / 温度表示単位 -20℃から80℃まで / 0.1% |
| ディスプレイ輝度マッピング測定 ストローク長 |
1,200mm(X軸)、800mm(Y軸) 御希望によりサイズ変更可能 |
| 光束測定用積分球プローブ | 6インチ径・スペクトラフレクトコート塗布済 御希望によりサイズ変更可能 |
※要望を伺って設計いたしますので記載と異なる場合があります。

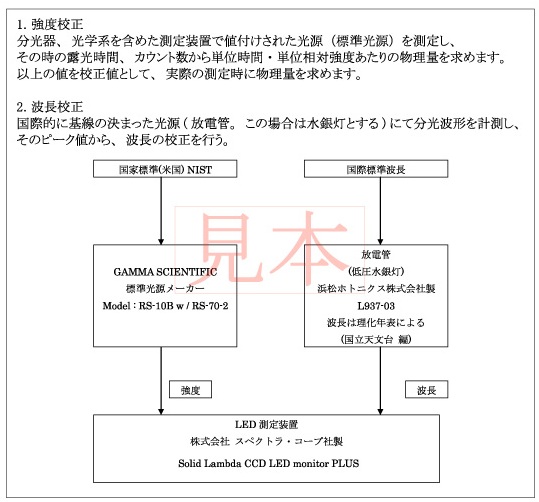

校正・トレサビリティー体系図
型式「SolidLambdaCCD LED Monitor Plus」で行う校正は、可視（近赤外）領域にNIST検定書付ハロゲン標準光源、紫外領域にJCSS検定書付きキセノン標準光源を使用しております。例として、以下に可視領域におけるトレーサビリティ体系図を示します。
