近赤外超小型分光器 PGS NIRシリーズ

製品画像

PGSシリーズはZeiss社の近赤外分光器で、機種により960-2500nmを対象としています。
石英製の収差補正グレーティング、InGaAsアレイの検出部、入射光ファイバーなど全ての部品がアルミ合金のボディに固定されています。

アプリケーション例

モデル	PGS NIR 1.7t 1	PGS NIR 2.2t 2	PGS NIR 2.5-256
波長範囲	960-1690nm	1000-2150nm	1200-2450nm
半値幅分解能	6nm	10nm(typ), 16nm(max)	10nm(typ), 16nm(max)
迷光	0.1%未満 10mm water、ハロゲンランプ1405nmにおいて	0.1%未満 10mm water、ハロゲンランプ1405nmにおいて	0.1%未満 10mm water、ハロゲンランプ1405nmにおいて
波長精度	1nm	1nm	1nm
波長温度依存	0.012nm/K以下	0.012nm/K以下	0.012nm/K以下
波長分散	1.5nm/px	5nm/px	5nm/px
ファイバー仕様	Infrasil-quartsガラスの単芯ファイバーでスリットに入射	Infrasil-quartsガラスの単芯ファイバーでスリットに入射	Infrasil-quartsガラスの単芯ファイバーでスリットに入射
スリット	80× 300um²	80× 450um²	80× 500um²
NA	0.22	0.22	0.22
ファイバー形態	コネクタ：F-SMA・出射口：0.1× 0.2mm	コネクタ：F-SMA・出射口：0.1× 0.2mm	コネクタ：F-SMA・出射口：0.1× 0.2mm
グレーティング	収差補正フラットフィールドグレーティング刻線数：484本/mm・ブレーズ波長：約1.2um	収差補正フラットフィールドグレーティング刻線数：300本/mm・ブレーズ波長：約1.4um	収差補正フラットフィールドグレーティング刻線数：300本/mm・ブレーズ波長：約1.8um

モデル	PGS NIR 1.7t 1	PGS NIR 2.2t 2	PGS NIR 2.5-256
ダイオードアレイ	型：マルチプレクスドInGaAs	型：マルチプレクスドInGaAs	型：マルチプレクスドInGaAs
素子数	512素子（冷却型）	256素子（冷却型）	256素子（冷却型）
素子面積	25× 500um²	50× 250um²	50× 250um²

モデル	PGS NIR 1.7t 1	PGS NIR 2.2t 2	PGS NIR 2.5-256
クロックレート	80kHz	40kHz
信号化	16bit ADC	16bit ADC	16bit ADC
ダークノイズ	3-10カウントrms	3-10カウントrms
プリアンプ	出力：4V・立ち上がり時間：40V/us・電力：650mW（冷却無し）	出力：4V・立ち上がり時間：40V/us・電力：650mW（冷却無し）

モデル	PGS NIR 1.7t 1	PGS NIR 2.2t 2	PGS NIR 2.5-256
サイズ	全体：123× 72× 112mm ファイバー：300mm長	全体：125× 72× 112mm ファイバー：300mm長	全体：127× 72× 111mm ファイバー：300mm長
重量	約590g	約590g	約590g

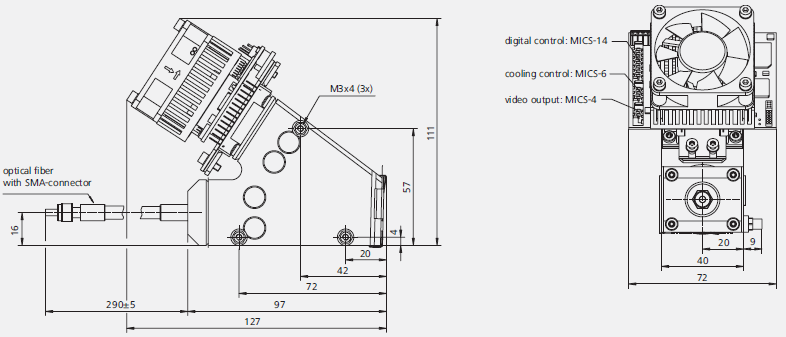

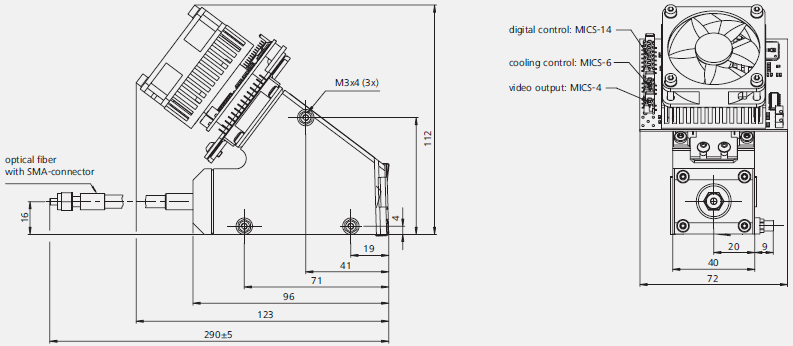

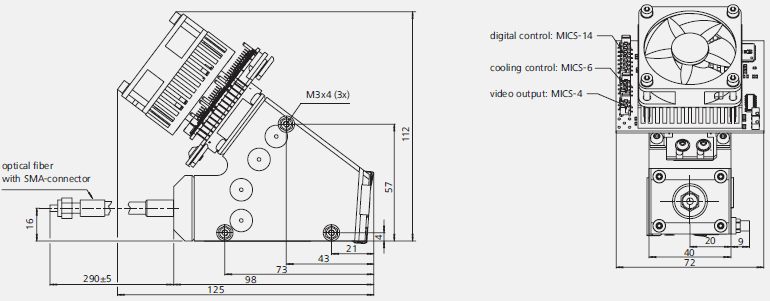

図面	クリックで表示されます	クリックで表示されます	クリックで表示されます
構造	収差補正グレーティング・材質：石英・512素子InGaAsアレイ・入射光ファイバー・全てモールドされ内蔵	収差補正グレーティング・材質：石英・256素子InGaAsアレイ・入射光ファイバー・全てモールドされ内蔵	収差補正グレーティング・材質：石英・256素子InGaAsアレイ・入射光ファイバー・全てモールドされ内蔵
本体価格	オープン価格	オープン価格	オープン価格

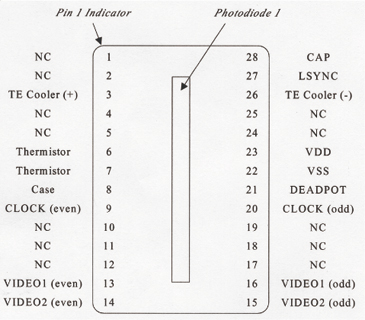

PGS NIR 1.7t 1

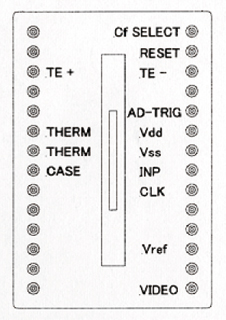

PGS NIR 2.2t 2

組み立て、ケーシング済みで電動シャッター、専用ソフトウェア付きのすぐに使える分光装置をお探しの方は小型高分解能分光装置 Solid Lambda(960-1690nm、1000-2150nm)、小型高分解能分光装置 Solid Lambda NIR 2.5-256(1200-2450nm)をご覧ください。
