高分解能高性能小型分光器 MCSシリーズ
アプリケーション例
MCS UV-VIS
- 高分解能なプラズマモニター（広帯域）
- 水銀やアルゴン系光源を使用し液体濃度測定
- 重水素ランプ使用の分光測定
MCS NIR
- インラインでの果物や食物の糖度・酸度の測定
- 近赤外非破壊測定内での高分解能分光測定
MCS VIS
- 高分解能な色・発光色測定
MCS UV-NIR
- 高分解能なプラズマ波長モニター（広帯域）
- 0.3-100umまでの光学膜厚測定
- 高分解能な光学部品の反射/透過測定
製品仕様
| 波長範囲 | MCS UV-NIR（1024素子）：190-1015nm MCS UV-VIS（512素子）：300-720nm MCS VIS（512素子）：360-780nm MCS NIR（512素子）：700-1100nm |
|---|---|
| 精度 | 波長精度：0.5nm以下・温度ドリフト：0.005nm/℃以下、0.009nm/℃以下・波長分散：0.8nm・再現性：0.1nm以下 |
| 半値幅分解能 | Δλ素子：2.4nm |
| 迷光 | <0.1% @340nm, 重水素ランプ, NaNO2 50g/L, 1cm |
| N.A. | 0.22 |
| グレーティング | フラットフィールドタイプ：248本/mm ブレーズ：250nm（UV-version）・450nm（VIS-version）・250nm（NIR-version） |
| ファイバー仕様 | バンドルファイバー |
| ファイバー形態 | NA：0.2・スリット部：70um×2500um・出射口：0.5mm |

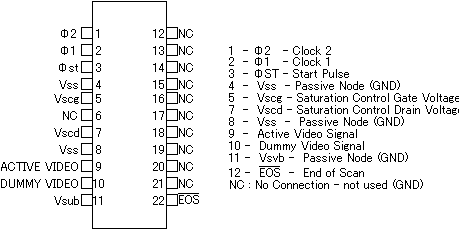

検出器
| ダイオードアレイ | 浜松ホトニクス社製NMOS |
|---|---|
| 型 | S3904-512Q・S3904-1024Q・（S4874-1024Q・S4874-512Q on request） |
| 素子数 | 512素子・1024素子 |
| 素子面積 | 25×2500um2 |
エレクトロニクス
| 専用エレクトロニクス | tec5社プリアンプ・ドライブエレクトロニクスで構成 |
|---|---|
| クロックレート | 100kHz・50サイクルアベレージ |
| 最大クロックレート | 2MHz |
| AD分解能 | 16bit-ADC |
| 露光時間 | 10ms-6.5s |
| インターフェイス | USB-B / Ethernet |
動作環境/寸法/価格
| 使用温度範囲 | 0～65℃(結露なきこと) |
|---|---|
| サイズ | 159×108×75mm3, 140×105×75mm3 |
| 構造 | モジュール自体は、セラミックのボディ部に凹面グレーティング・光を入射するスリット・検出器であるフォトダイオードアレイ固定 |
| 税込価格 | open price |
| 本体価格 | open price |
