2次元CCD小型分光器 MCS CCDシリーズ
利点
- 高いスペクトル感度特性
- 振動や温度に影響を受けにくい構造
- 微弱光の検出
- 蛍光測定など従来の小型分光器では通用しなかった測定
製品仕様
| モデル | MCS CCD UV | MCS CCD UV-NIR |
|---|---|---|
| 波長範囲 | 200-600nm | 200-980nm |
| 半値幅分解能 | Δλ≦3nm | Δλ＝3…4nm |
| 迷光 | <0.1%（@重水素ランプ使用、340nmにおいて50g/Lの亜硝酸Na水溶液、光路長10mmでの透過測定） | <0.1%（@重水素ランプ使用、340nmにおいて50g/Lの亜硝酸Na水溶液、光路長10mmでの透過測定） |
| 素子分解能 | Δλ素子：0.8nm | Δλ素子：0.8nm |
| 波長精度 | 0.5nm以下 | 0.5nm以下 |
| 温度依存 | 0.01nm/℃以下 | 0.01nm/℃以下 |
| グレーティング | 収差補正フラットフィールドタイプ・刻線数：248本/mm・ブレーズ波長：250nm | 収差補正フラットフィールドタイプ・刻線数：248本/mm・ブレーズ波長：250nm |
| 本体価格 | open price | open price |
検出部

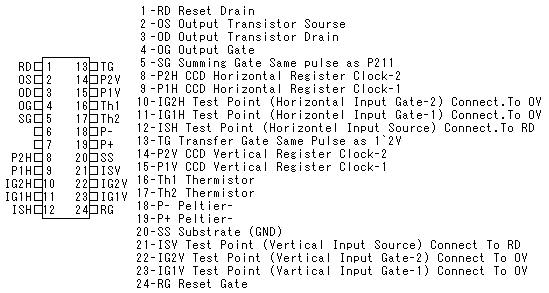

| CCDアレイ | 浜松ホトニクス社製 2次元CCDアレイ（S7031-906・S7031-1006） |
|---|---|
| 2次光カットフィルタ | CCDアレイ直接コーティング |
| CCD素子数 | 532×64・1044×64 |
| CCD素子面積 | 24×24um2 |

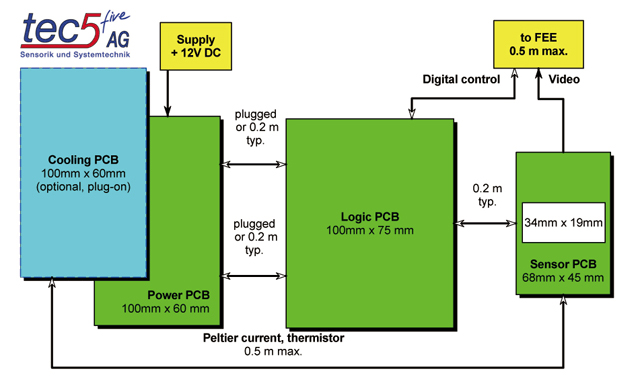

エレクトロニクス
| 専用エレクトロニクス | tec5社プリアンプ・ドライブエレクトロニクスで構成 |
|---|---|
| 最大クロックレート | 2MHz |
| AD分解能 | 16Bit |
| AD精度 | 15Bit |
| AD変換ノイズ | 1LSB |
| 露光時間 | 10ms-6.5s |
| 変換レート | 187,500サンプル/秒（1044素子） |
| インターフェイス | USB-B / Ethernet |
サイズ
| サイズ | 177×75×128 (mm) |
|---|---|
| 構造 | セラミック分光ボディ：収差補正タイプ凹面グレーティングが直接刻まれる 入射スリット部：クロスセクションファイバー状・メカニカルスリットから選択 検出部：浜松ホトニクス製ペルチェ冷却型2次元CCD搭載 分光器パーツ：全てモールド加工・電子冷却された熱の放熱は、付属の銅ヒートシンクを通しファンで行われる |
