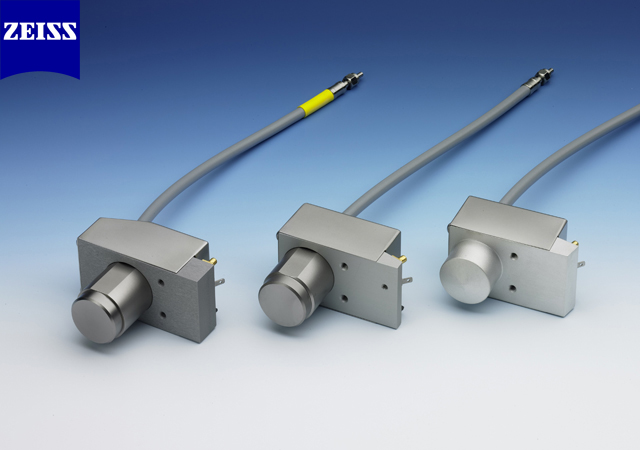

超小型分光器 MMSシリーズ
特徴
- Round-to-slitバンドルファイバーによる無駄のない光の取り込み
- スリット部はファイバーがライン状に整列
- 収差補正フラットフィールドグレーティング光学系
- 検出部は内蔵のMOS256素子ダイオードアレイ
- 2次光ブロッキングフィルタが直接ダイオードアレイにコーティング
- 低ノイズな設計による優れたSN比
アプリケーション例
MMS 1 UV/VIS enh.
- 印刷色測定
- 太陽光モニター・LDの波長モニター
- 透明・半透明膜厚やフィルムの厚み測定
- 光学部品の反射/透過率評価機
- プラズマモニター（広帯域）
- ディスプレイ等の色ムラ測定
- 各種光源の標準化モニター（標準光源使用）
MMS 1 NIR enh.
- 印刷色測定
- インラインでの果物や食物の糖度・酸度の測定
- 土壌分析
- 茶の色測定を含む分析
MMS UV、MMS UV-VIS
- 液体濃度測定（インライン・オフライン）
- UV用光学部品の反射/透過特性評価
- LD波長モニター
- 紫外から可視までの分光測定

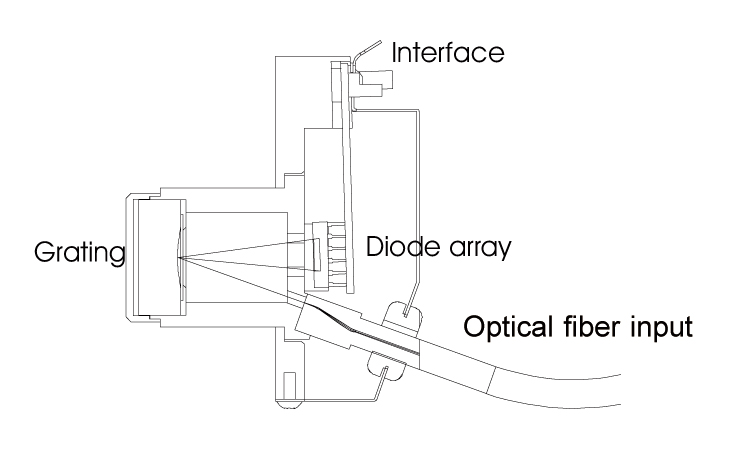

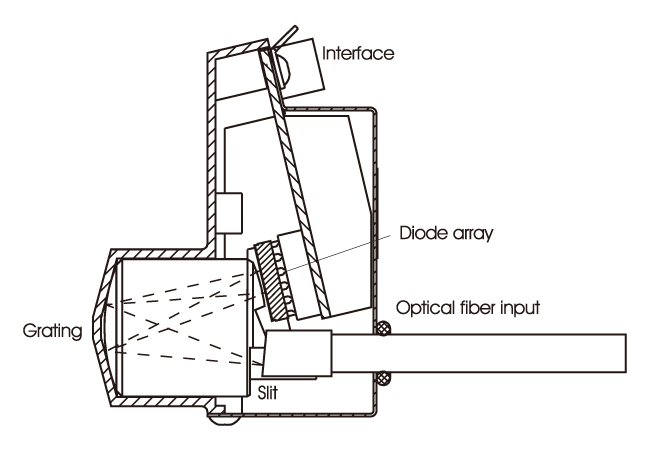

MMS内の光の動き
製品仕様
エレクトロニクス(共通)
| モデル | MMSシリーズ共通 |
|---|---|
| AD分解能 | 16bit ADC |
| ビデオ信号出力側 | SMBソケット |
| クロックレート（最大） | 28kHz（2MHz） |
| 露光時間 | 0.3ms - 6.5s |
| 積算回数 | 20サイクル |
| ダイナミックレンジ | 214 |
| インターフェイス | USB-B / Ethernet |
MMS 1 UV/VIS enh.、MMS 1 NIR enh.
| モデル | MMS 1 UV/VIS enh.、MMS 1 NIR enh. |
|---|---|
| 波長範囲 | 310nm-1150nm |
| ファイバー仕様 | φ70umグラスファイバー30本がクロスセクション状に配列 |
| ファイバー形態 | 入射口：直径：φ0.5mm・コネクタ：F-SMA・出射口：スリット（70um×2.5mm） |
| N.A. | 0.22 |
| グレーティング | 収差補正フラットフィールドグレーティング 366本/mm、ブレーズ波長：335nm |
| 精度 | 波長精度：0.3nm・温度依存：0.02nm/℃・波長分散：3.3nm/px |
| プリアンプ | 出力：3V・感度：40uA/V・電力：50mW・立ち上がり時間：35V/us・周波数：400kHz |
| S/N | 5000 : 1（実力値として） |
| ダークノイズ | |
| 半値幅分解能 | 10nm |
| 感度 | 1013カウント/W秒（14bit変換） |
| 迷光 | <0.2% (@560 nm, RG695) |
検出器
| モデル | MMS 1 UV/VIS enh. | MMS 1 NIR enh. |
|---|---|---|
| ダイオードアレイ | 浜松ホトニクス社製 MOSタイプ | |
| ダイオードアレイドライブ | マイクロモジュールコネクタ MICS-D10 | |
| 型 | S3904-256Q | S8381-256Q |
| 素子数 | 256素子 | 256素子 |
| 素子面積 | 25×2500um2 | 25×2500um2 |
動作環境/寸法/価格
| モデル | MMS 1 UV/VIS enh. | MMS 1 NIR enh. |
|---|---|---|
| 使用温度 | 0～65℃(結露なきこと) | |
| サイズ | 全体：70×60×40mm3・ファイバー：240mm長標準（御希望により10mまで延長可能） | |
| 構造 | グレーティングが刻まれたUBK7硝子ボディ・BK7ボディにモールド | |
| 税込価格 | open price | open price |
| 本体価格 | open price | open price |
| 図面 | ||
MMS UV
| モデル | MMS UV |
|---|---|
| 波長範囲 | 200nm-390nm |
| ファイバー仕様 | φ70umグラスファイバー30本がクロスセクション状に配列 |
| ファイバー形態 | 入射口：直径：φ0.4mm・コネクタ：F-SMA・出射口：スリット（70um×12.5mm） |
| N.A. | 0.22 |
| グレーティング | 収差補正フラットフィールドグレーティング 1084本/mm、ブレーズ波長：225nm |
| 精度 | 波長精度：0.2nm・温度依存：0.004nm/℃ |
| プリアンプ | 出力：3V・感度：40uA/V・電力：50mW・立ち上がり時間：35V/us・周波数：400kHz |
| S/N | |
| ダークノイズ | 1カウント |
| 半値幅分解能 | 3nm |
| 感度 | 1011-1012カウント/W秒（14bit変換） |
| 迷光 | 0.04%（重水素ランプ）・0.22%（キセノンランプ）・0.42%（ハロゲンランプ）・KG3/OG570フィルタを通す230nm信号からフィルタ無しの最大限信号まで |
検出器
| モデル | MMS UV |
|---|---|
| ダイオードアレイ | 浜松ホトニクス社製 MOSタイプ |
| ダイオードアレイドライブ | マイクロモジュールコネクタ MICS-D10 |
| 型 | S3904-256N |
| 素子数 | 256素子 |
| 素子面積 | 25×2500um2 |
動作環境/寸法/価格
| モデル | MMS UV |
|---|---|
| 使用温度 | 0～65℃(結露なきこと) |
| サイズ | 全体：70×60×40mm3・ファイバー：240mm長標準（御希望により10mまで延長可能） |
| 構造 | チタンのボディに納められた非点収差補正・フラットフィールドグレーティング光学系 |
| 税込価格 | open price |
| 本体価格 | open price |
| 図面 |
MMS UV-VIS I
| モデル | MMS UV-VIS I |
|---|---|
| 波長範囲 | 190nm-720nm |
| ファイバー仕様 | φ70umグラスファイバー30本がクロスセクション状に配列 |
| ファイバー形態 | 入射口：直径：φ0.5mm・コネクタ：F-SMA・出射口：スリット（70um×2.5mm） |
| N.A. | 0.22 |
| グレーティング | 収差補正フラットフィールドグレーティング 366本/mm、ブレーズ波長：225nm |
| 精度 | 波長精度：0.2nm・温度依存：0.006nm/℃・波長分散：2.2nm/px |
| プリアンプ | 出力：3V・感度：40uA/V・電力：50mW・立ち上がり時間：35V/us・周波数：400kHz |
| S/N | |
| ダークノイズ | 1カウント |
| 半値幅分解能 | 7nm |
| 感度 | 1012-1013カウント/W秒（14bit変換） |
| 迷光 | 0.08 % 以下（重水素ランプ）・KG3/OG570フィルタを通す230nm信号からフィルタ無しの最大限信号まで |
検出器
| モデル | MMS UV-VIS I |
|---|---|
| ダイオードアレイ | 浜松ホトニクス社製 MOSタイプ |
| ダイオードアレイドライブ | マイクロモジュールコネクタ MICS-D10 |
| 型 | S3904-256Q |
| 素子数 | 256素子 |
| 素子面積 | 25×2500um2 |
動作環境/寸法/価格

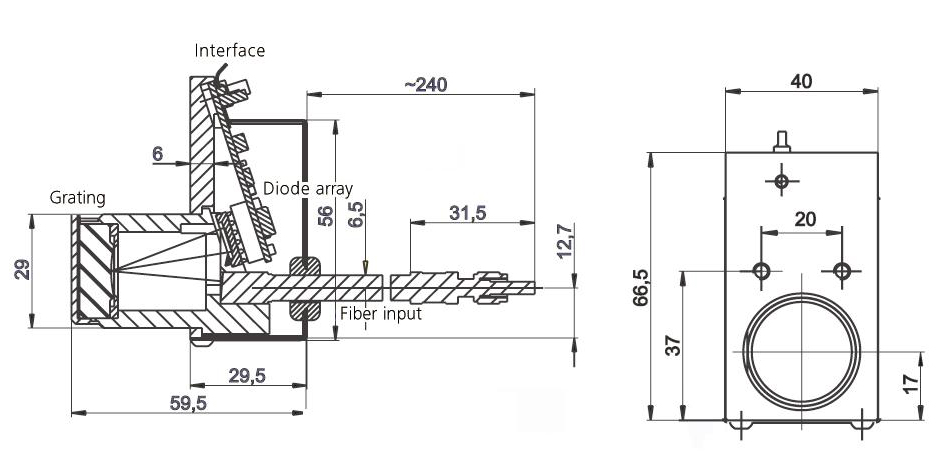

| モデル | MMS UV-VIS I |
|---|---|
| 使用温度 | 0～65℃(結露なきこと) |
| サイズ | 全体：67×60×40mm3・ファイバー：240mm長標準 |
| 構造 | チタンのボディに納められた非点収差補正・フラットフィールドグレーティング光学系 |
| 税込価格 | open price |
| 本体価格 | open price |
| 図面 |
MMS UV-VISⅡ
| モデル | MMS UV-VISⅡ |
|---|---|
| 波長範囲 | 250nm-780nm |
| ファイバー仕様 | φ70umグラスファイバー30本がクロスセクション状に配列 |
| ファイバー形態 | 入射口：直径：φ0.5mm・コネクタ：F-SMA・出射口：スリット（70um×2.5mm） |
| N.A. | 0.22 |
| グレーティング | 収差補正フラットフィールドグレーティング 336本/mm、ブレーズ波長：225nm |
| 精度 | 波長精度：0.2nm・温度依存：0.006nm/℃・波長分散：2.2nm/px |
| プリアンプ | 出力：3V・感度：40uA/V・電力：50mW・立ち上がり時間：35V/us・周波数：400kHz |
| S/N | |
| ダークノイズ | 1カウント |
| 半値幅分解能 | 7nm |
| 感度 | 1012-1013カウント/W秒（14bit変換） |
| 迷光 | <0.3% (@ 310nm, NaNO2 50g/l) |
検出器
| モデル | MMS UV-VISⅡ |
|---|---|
| ダイオードアレイ | 浜松ホトニクス社製 MOSタイプ |
| ダイオードアレイドライブ | マイクロモジュールコネクタ MICS-D10 |
| 型 | S3904-256Q |
| 素子数 | 256素子 |
| 素子面積 | 25×2500um2 |
動作環境/寸法/価格
| モデル | MMS UV-VISⅡ |
|---|---|
| 使用温度 | 0～65℃(結露なきこと) |
| サイズ | 全体：67×60×40mm3・ファイバー：240mm長標準 |
| 構造 | チタンのボディに納められた非点収差補正・フラットフィールドグレーティング光学系 |
| 税込価格 | open price |
| 本体価格 | open price |
| 図面 |
