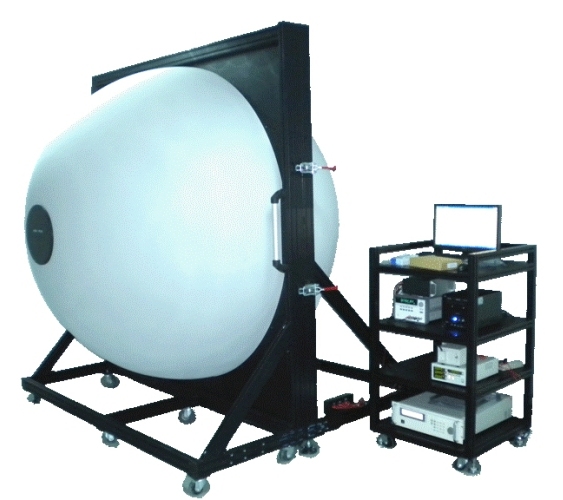

全光束大型積分球 SLMシリーズ
システム構成
積分球サイズは直径2mまで対応いたします。
- 積分球：6～75 inch（150～2000mm）
- NISTトレーサビリティ付き標準光源
- 自己吸収補正光源
- 標準光源用 安定化電源
- サンプルマウントステージ（温調ステージについてはご相談下さい）
- CarlZeiss社製分光器内臓 高分解能高感度分光装置 Solid Lambda CCD
- 石英光ファイバー
- サンプル光源用 電源（標準光源用電源と併用可能であれば省く）
測定イメージ

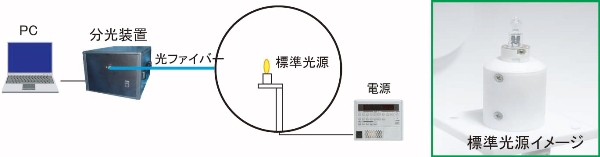

校正
NIST検査を受けた付属の標準光源にて、積分球＋分光器の校正を行います。

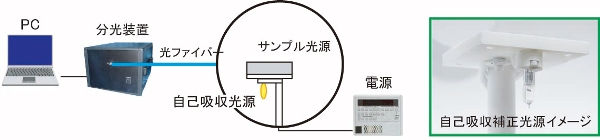

自己吸収補正
付属の補正光源にて、サンプル光源自身の吸収補正を行います。

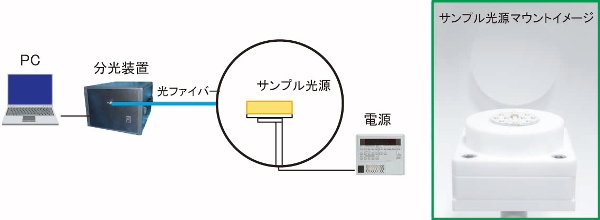

サンプル光源測定
サンプル光源の実測定を行います。
サンプル光源のサイズはφ3000mm積分球で最大60×60×60cm、全光束は 400Klm（ハロゲンランプの場合）まで可能です。
サンプルマウントは国内で設計・製作を行っておりますので、各種サイズ・形状に対応いたします。
サンプルマウントは国内で設計・製作を行っておりますので、各種サイズ・形状に対応いたします。

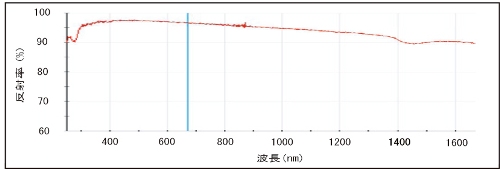

各波長反射率データ（硫酸バリウムコーティング）
| 波長nm | 320 | 330 | 340 | 350 | 360 | 370 | 380 | 390 |
|---|---|---|---|---|---|---|---|---|
| 反射率% | 95.3 | 95.7 | 96.2 | 96.7 | 97.0 | 97.2 | 97.5 | 97.7 |
| 波長nm | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
|---|---|---|---|---|---|---|---|---|
| 反射率% | 97.8 | 98.0 | 97.8 | 97.7 | 97.3 | 97.0 | 96.8 |
測定項目・測定機能
- 分光放射強度
- 刺激純度
- 全放射強度
- 相関色温度
- 全光束
- 電流・電圧・温度
- 量子効率
- ジャンクション温度
- 発光効率
- １パルス測定
- 色度（x, y）（u' ,v'）
- 連続パルス測定
- 演色性（Ra, R1～R14）
- スイープ測定
- 主波長
- バースト測定

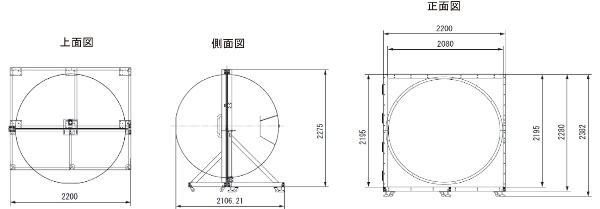

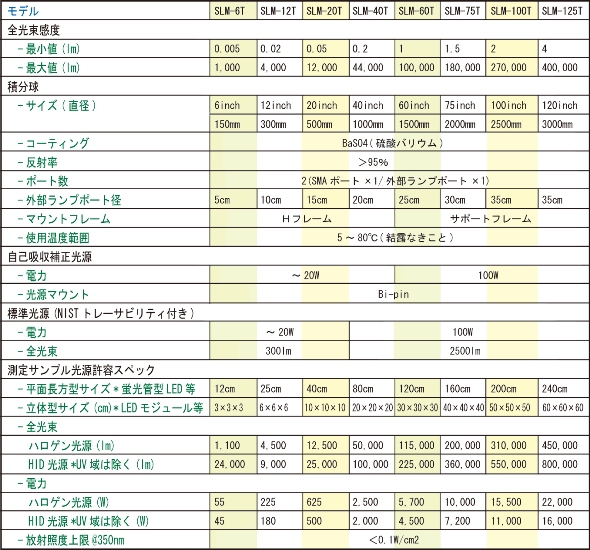

製品仕様
画像をクリックで拡大表示されます。
